电子计量报警型追肥枪

使用说明书;

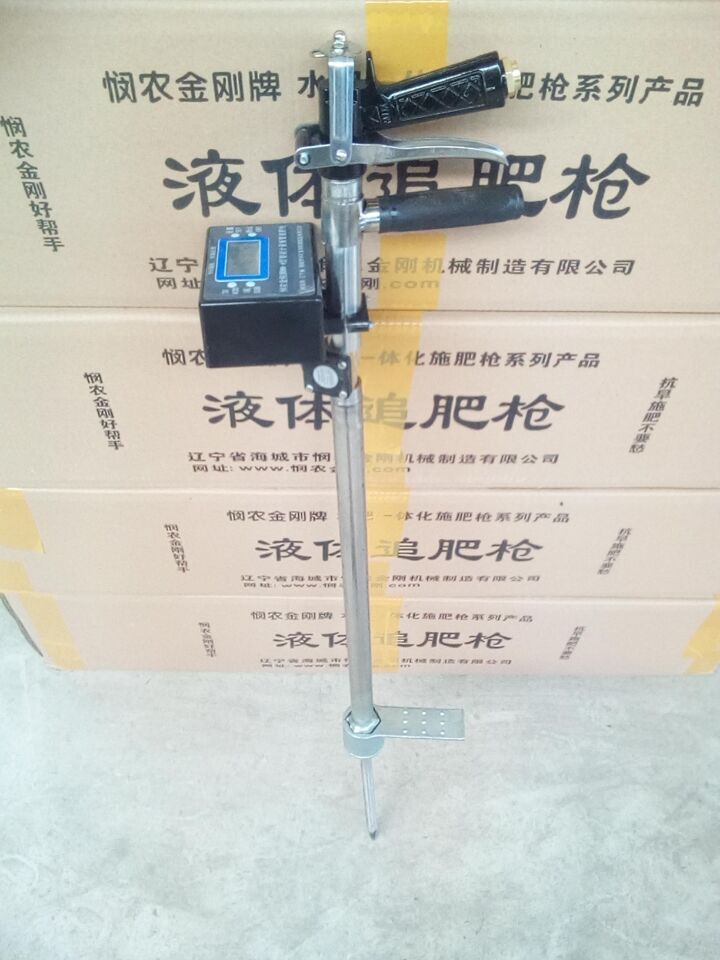

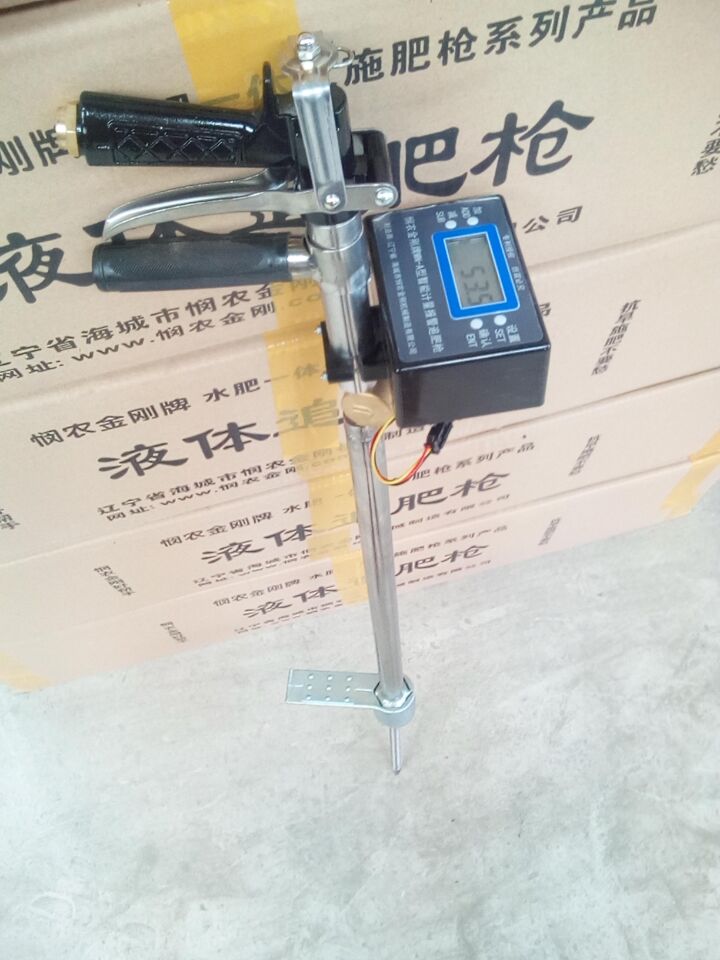

本产品是新一代智能型液体追肥枪，由追肥枪，水流信号检测器，水流量显示器三部分组成

。

以被国家知识产权局授予实用新型专利。如有侵权本公

司将依法维权。

该产品具有灵敏度高，超强记忆功能，通过检测水流信号对输入到土壤中的水

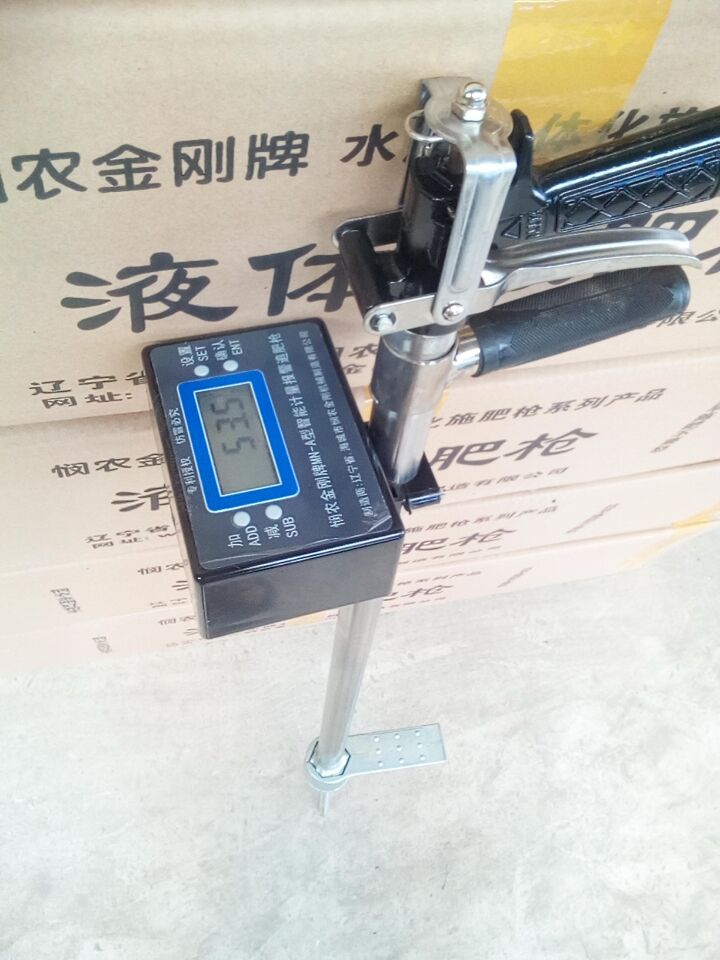

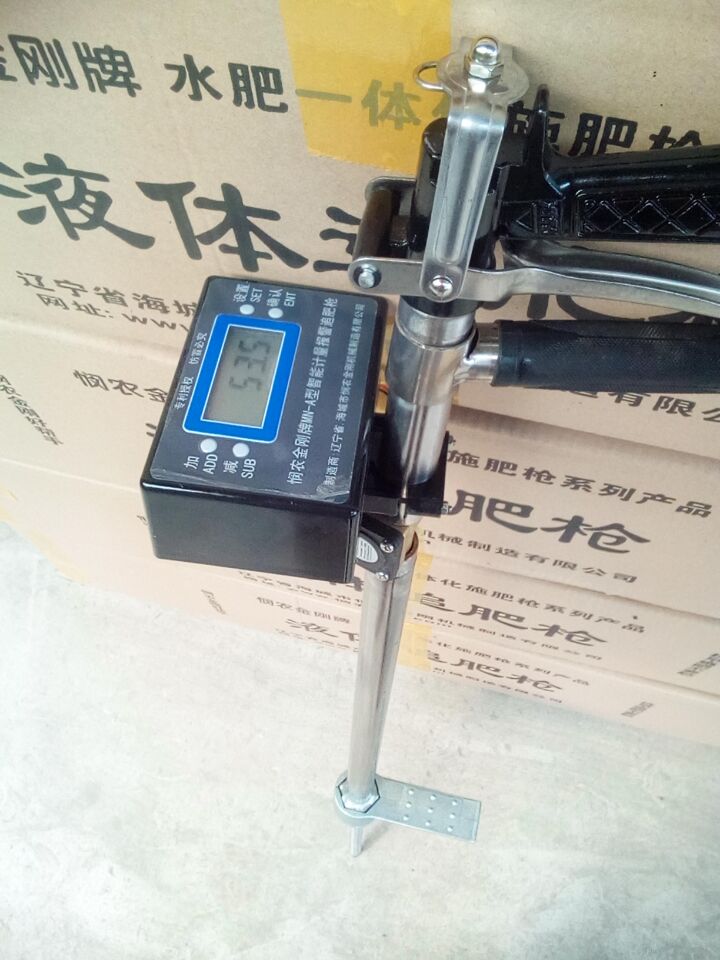

肥液体通过液晶显示屏幕显示流量，并可以设定定量报警功能，对使用者可以

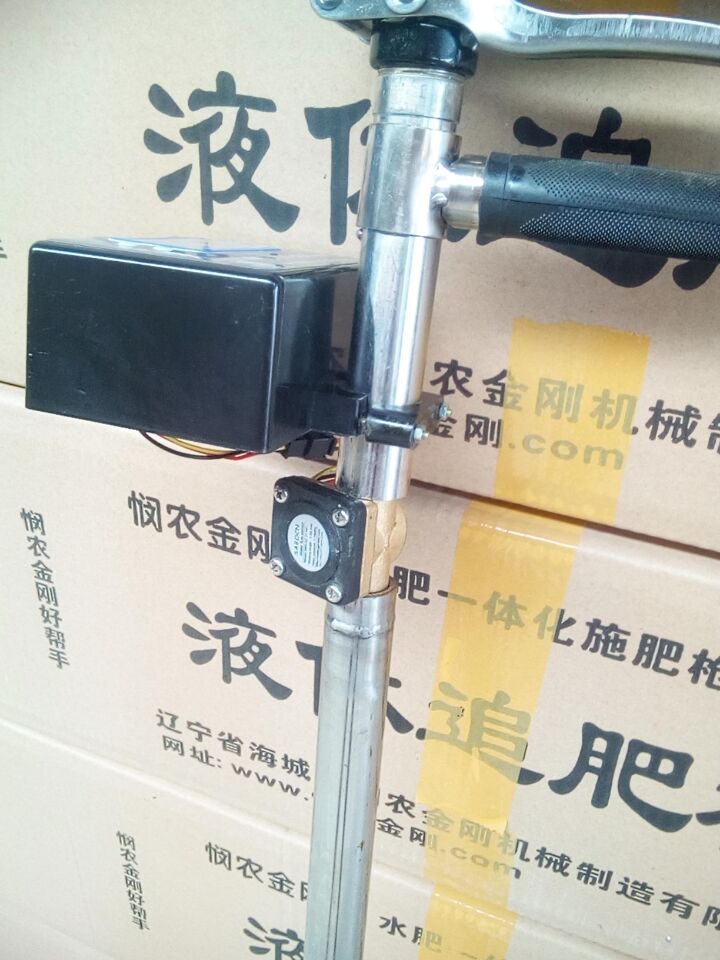

起到视觉和听觉上的双重提示。本技术的水流量显示器通过设置在追肥枪上的

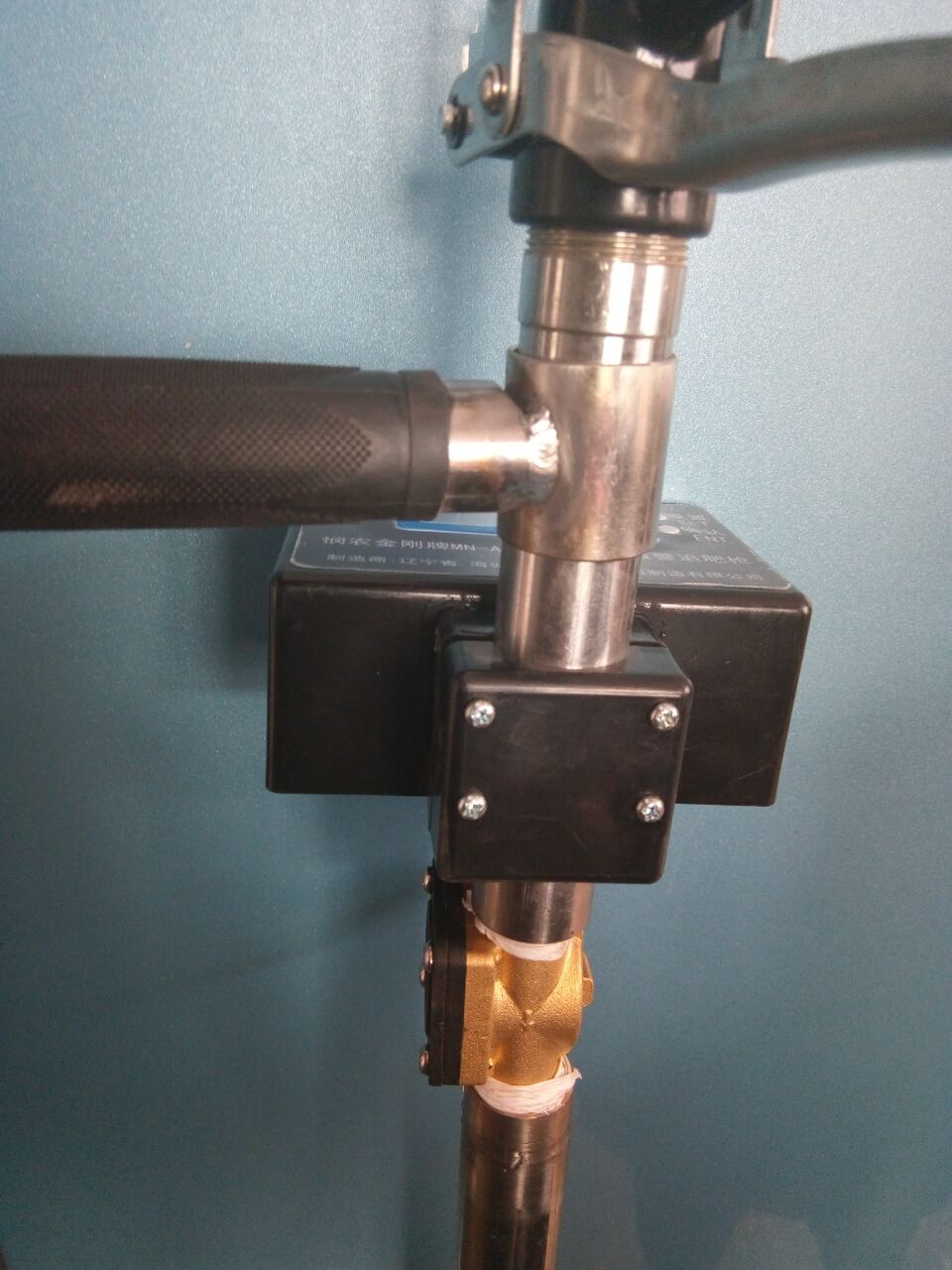

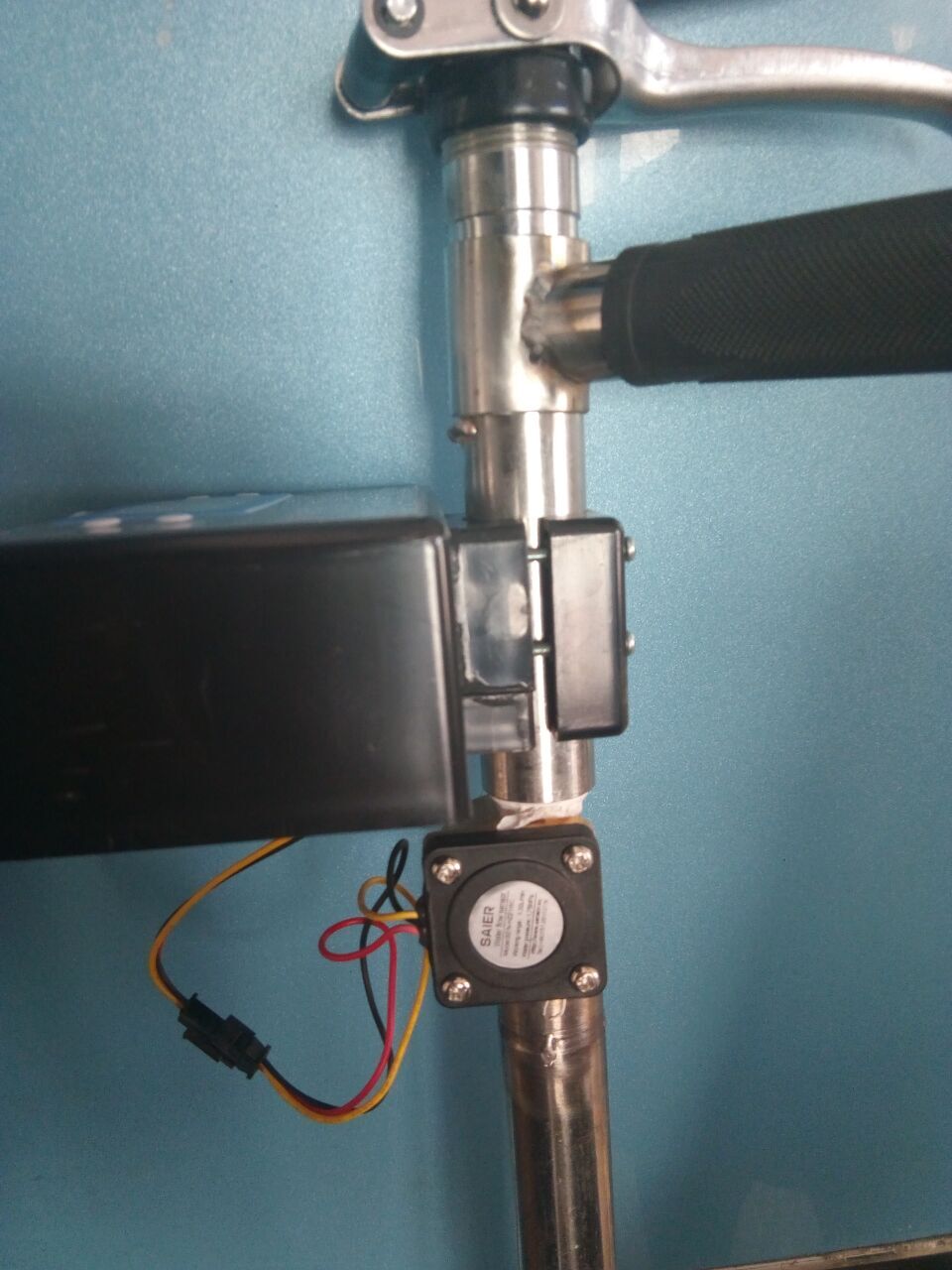

水流信号检测器发出的信号来显示，水流信号检测器通过叶轮转动来检测水流

量的信号，并传送到水流量显示器来显示。并通过芯片处理器来处理发出警报。

追肥枪输入最高限压4.5mp。

供电方式；可充电聚合物电池，

电压3.6v。容量；2000毫安

水流信号检测器；材质；铸铜

信号检测方式；叶轮转动检测

连接方式；四分螺纹连接

额定电压/电流；3v.10毫安

流量 检测范围；1-30升/min

水流信号检测器最高限压；1.75mpa

入地深度；26厘米

脚踏方向；360度

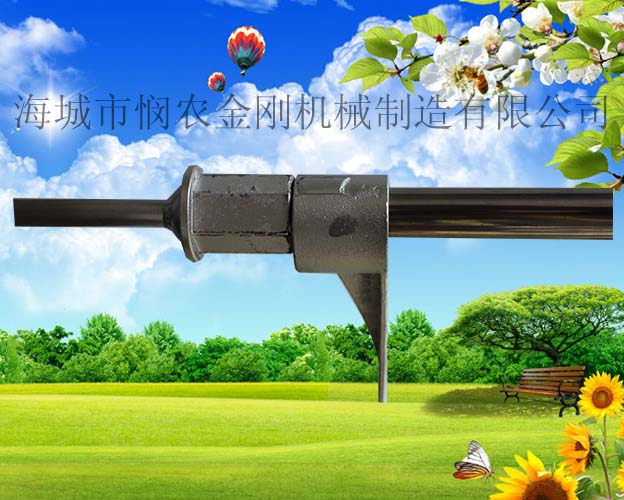

枪尖材质；合金

开关形式；手握开关

进水压力；45公斤

枪体材质；枪体不锈钢，踏板铸钢，枪尖；合金

脉冲设置；，按设置键一下，屏幕显示A打头字母。为修正脉冲，出厂值为660个信号为一公升液肥

                   按设置键两下，屏幕显示 b打头字母，设定流量报警值，出厂值基础单位为2公升报警

按确认键清零一．调整方法1；修正脉冲设置（SET）一下，进入修正脉冲 ，屏幕闪烁显示【A开头】范围1-999 ，每数字代表一个信号。 按加（ADD）减（SUB） 进行修正。常压情况下每设置660个信号（正负百分之10），屏幕会显示一升液体肥的计量显示，但是在各种液体肥料的粘稠度不同情况和不同压力泵压力的情况下，使用者要进行若干次的设定校准才能准确显示。

报警设置；按设置（SET）两下，进入修整报警值范围.屏幕闪烁显示[B开头]0.1-99.9按加（ADD）减（SUB） 进行修正。例如5升报警，即设置5.

查看工作流量，按设置（SET）三下，进入查看累计流量.显示当天工作流量，对雇工操作的管理者，能够知道每天下班后，工人的工作量， 最高显示9999公升，按确认键清零。

3按设置（SET）四下，进入查看当前流量范围0.1-999.9按确认（ENT）清零。

当前流量达到设定报警值时发出报警声，当没有流量超过3秒时，下次有流量流过时当前流量值自动清零。

在没有进入下次工作状态时，仪器屏幕始终显示当前流量。

维护与保养首三次使用请充满12小时。长时间不用时请充满电，关闭电源开关，用清水清洗枪体外部和内部。，把柄开关螺纹处涂抹防锈油放置干燥通风处，避免阳光直射。

      公司提示1；每次使用前电池要保持电量充足，否则不仅影响使用时间，还会影响电池的使用寿命。

2； 追肥枪在使用后，要用清水反复清洗追肥枪的金属部分，以免腐蚀性的液体腐蚀追肥枪枪体，及信号检测器。用清水清洗后用防锈油保养金属部件。

3；在使用过程中，要用透明塑料袋等物品将水流量显示器包扎紧，以免追肥枪发生泄漏照成对仪器的腐蚀性损害。

4；在设置使用报警状态下时，实际的操作者会出现听到报警音后，松开追肥枪开关把柄时，因动作的反应不同，出现误差。例如设定每个注肥点5升液体肥，当听到报警后，松开开关时会已经达到5.1或者5.2等或者更多。使用者可以提前设置报警，例如设置5升，可设置4.8升报警，在听到报警后，松开 把柄，即可达到5升的设置流量。

5;不可将磁性材料接近信号检测器和显示器。

6；为了避免颗粒，杂质，线丝等物体进入检测器，吸水口入口处设置高目过滤器。不可使用不可溶解的肥料。有机肥禁用。

7；请勿私自开启检测器和水流量显示器，如私自拆启，本公司不负责售后保修等服务。

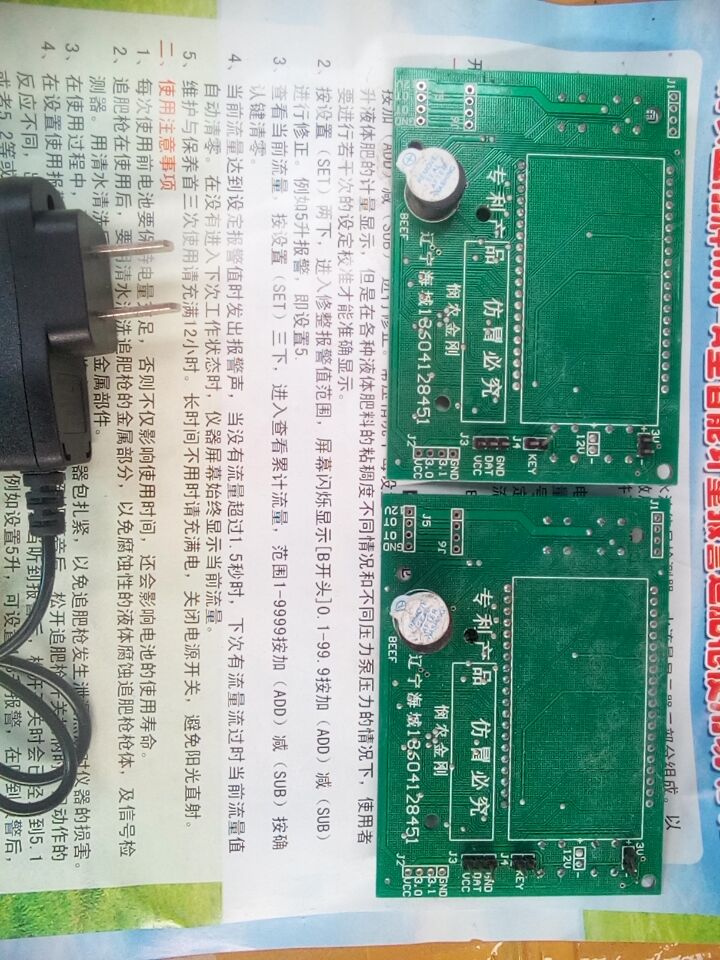

8；因仪器进水导致的电路板损坏，不在售后服务之列。

9；不可强烈震动，摔打本产品。用户在使用过程中因粗暴的使用本产品导致的损坏，本公司不负责保修和售后。使用后，请擦干放置儿童不可触碰的位置存放。
